圓形逆流式冷卻塔型號參數

適合中小型水量、多水源分散布置的循環冷卻水係統使用，布置十分靈活方便。

說明：

1、標準設計工況：幹球溫度31.5℃，濕球溫度28℃，大氣壓力99400Pa，進水溫度42℃，出水溫度32℃；

2、層疊式高效圓塔專用填料的選用，使該類冷卻塔達到結構緊湊，占地麵積小、布置靈活方便的設計目的；

3、采用機翼型空腹結構大直徑、大麵積、低轉速、低動壓玻璃鋼風機葉片，使用該類冷卻塔具有節能、低噪的顯著特點；

4、超低噪聲冷卻塔於進出風口及淋雨區設置高效降噪裝置，使同級別冷卻塔有效降噪達5dB(A)；

5、大量高強FRP結構件在該類冷卻塔上的應用使其具有防腐性能優良，使用壽命長的明顯優點；

6、小型冷卻塔采用旋轉式布水係統，結構簡單、布水均勻，進一步提高冷卻塔熱力性能，大型冷卻塔采用固定布水係統，進一步提高塔體的穩定性能；

7、旋轉式布水係統設置擋水板裝置，固定式布水係統設置收水器裝置，使冷卻塔的飄水損失降至0.01%以內；

8、圓塔結構本身賦予其良好的抗風壓性能，特別適用於沿海台風地區使用，該類冷卻塔設計抗風能力達0.75KN/m2；

9、體積小、重量輕、結構簡單，安裝維護極為簡捷方便；

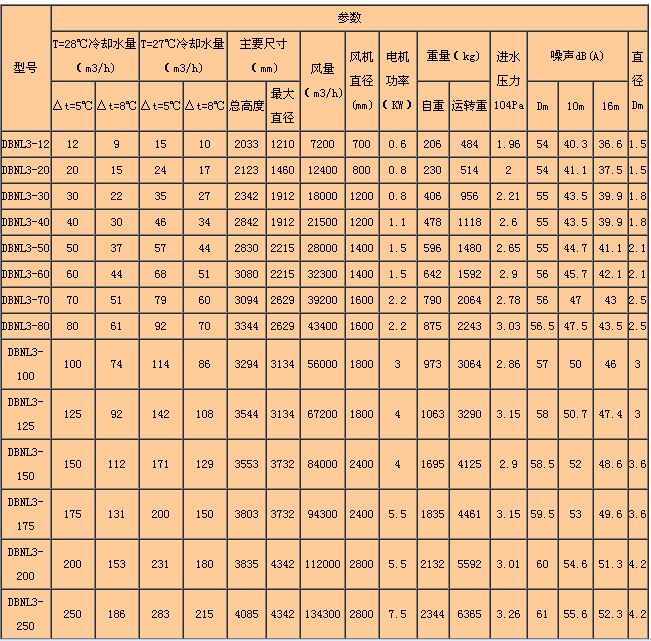

說明：

1、噪聲為標準點Dm測定值，即距塔壁直徑遠，距基礎1.5米高（當塔徑小於1.5米時取 Dm=1.5米）。

2、本係列標準設計工況為濕球溫度T=28℃，進水溫度t1=37℃,出水溫度t2=32℃，即水溫降△t=5℃，逼近度t2-T=4℃。

3、本表中列出T=28℃時，△t=5℃及8℃,t2=32℃和T=27℃，△t=5℃及8℃，t2=32℃的冷卻水量供選用時參考，其它參數的冷卻水量請查熱力性能曲線。

4、進水壓力指接管點處水壓1Kgf/cm2=9.8×104Pa，因此本係列水壓在0.2～0.49Kgf/cm2之間。

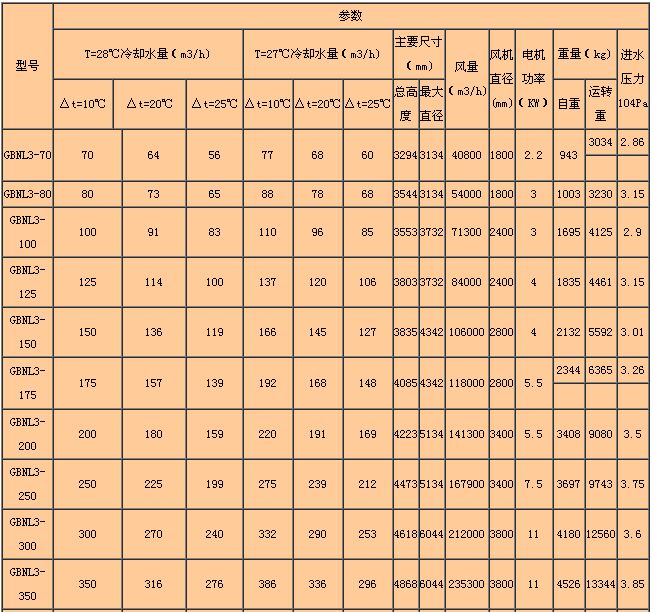

 GBNL3係列工業型逆流冷卻塔主要參數表：





說明：

1、使用行星齒輪減速器時標準點<72dB(A)，使用動力帶減速器時標準點噪聲值與等直徑低噪聲型冷卻塔相同。

2、本表中所列出的濕球溫度T=28℃及T=27℃的冷卻水量，其工況如下：當水溫降△t=10℃時，其進水溫度t=43℃，出水溫度t2=33℃。當水溫降△t=20℃及25℃時，其進水溫度t1分別為60及55℃，出水溫度t2=35℃。

3、進水壓力指接管點處水壓1Kgf/cm2=9.8×104Pa，本係列塔水壓在0.3～0.5Kgf/cm2之間。
